Scheinwerfer einstellen

[Thorsten vom Deich]

Hallo !
Ich habe über die Suche-Funktion leider nichts gefunden:

Wie kann der Scheinwerfer hoch-, bzw. heruntergestellt werden ?

Es gibt am Scheinwerfer ja zwei Einstellschrauben.

Ich muss den Scheinwerfer herunterstellen, und frage mich, welche der beiden Schrauben dafür die richtige ist, und wie ich daran komme.... ?

Wer kann mir auf die Sprünge helfen ?

Gruss

Thorsten

[ruhri]

Hi,

die beiden Einstellschrauben (eine für hoch/runter und eine für rechts/links) sind bei der "vor-facelift" nach meiner Erinnerung SW 10 und gut von hinten erreichbar.
Es ist zwar schon eine Weile her bei mir, aber ich meine, dass die hoch/runter-Schraube die oben links war.

Also: Ausprobieren

Gruß
ruhri

[Thorsten vom Deich]

Es handelt sich um eine XF von 1998, also vor dem Facelift.

Die oben links angeordnete Schraube liegt ja direkt hinter einem Rohr vom "Geweih", und ist somit sehr schlecht vom Lenker aus erreichbar.

Wozu dienen die Löcher seitlich in den Verkleidungen, durch die man dann ja angeblich die Scheinwerfer einstellen kann ?

Und vor allem mit was für einem Werkzeug ?

Gruss

Thorsten

[ruhri]

Hi,

stimmt, an diese Löcher habe ich nicht gedacht.
Da kommt man mit einem ausreichend langen Schlitzschraubendreher an die Einstellschraube dran. Die hat einen Zahnkranz zum seitlich ansetzen.

Gruß
ruhri

[110515]

Ich habs auch mal mit einer 1/4" Knarre, ein paar Verlängerungen und Winkelstück geschafft. Den Lenker weit einschlagen, soweit ich mich noch entsinne.

[Thorsten vom Deich]

Also, das Licht ist irgendwie "schief", d.h. rechts ist es höher als links...

Wie wird denn so etwas eingestellt ?

[Nichtraucher]

Rechts höher (asymmetrisch) ist in gewissen Grenzen normal.

https://www.fireblade-forum.de/index.ph ... ost1476979

Gruß
Willy

[Thorsten vom Deich]

Ich war heute beim KÜS, um das Licht einmal checken zu lassen.

Wie ich schon vermutet hatte, ist das Licht etwas zu hoch, vermutlich dadurch, dass die Maschine mit den Wirth-Federn nun etwas mehr aus den Federn kommt.

Mal sehen, wie ich an die Schraube oben links komme.

Vermutlich werde ich die Scheibe abnehmen, und die vordere Verkleidung.

Gruss

Thorsten

[Thorsten vom Deich]

Hallo !

Also bei mir war es die untere Schraube mit 10er - Schlüsselweite, mit welcher ich die Höhe einstellen konnte.

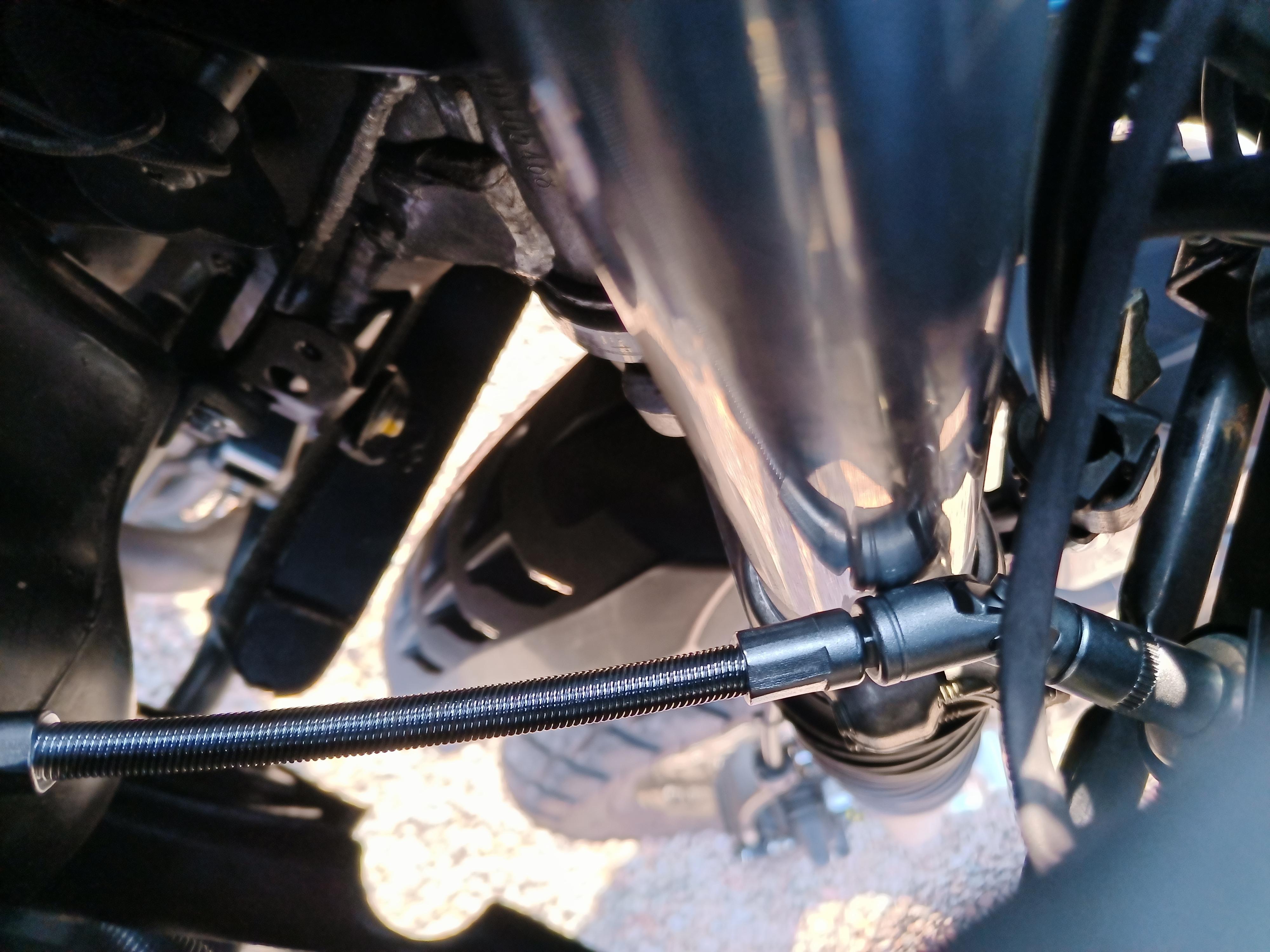

Mit einer 1/4 Zoll - biegsamen Welle, sowie einem Kardangelenk bin ich dann an die Schraube unten rechts herangekommen.

An die Schraube oben links kam ich nur, indem ich die vordere Verkleidung zuvor demontiert hatte.

Herzlichen Grüße

Thorsten
