Hi,

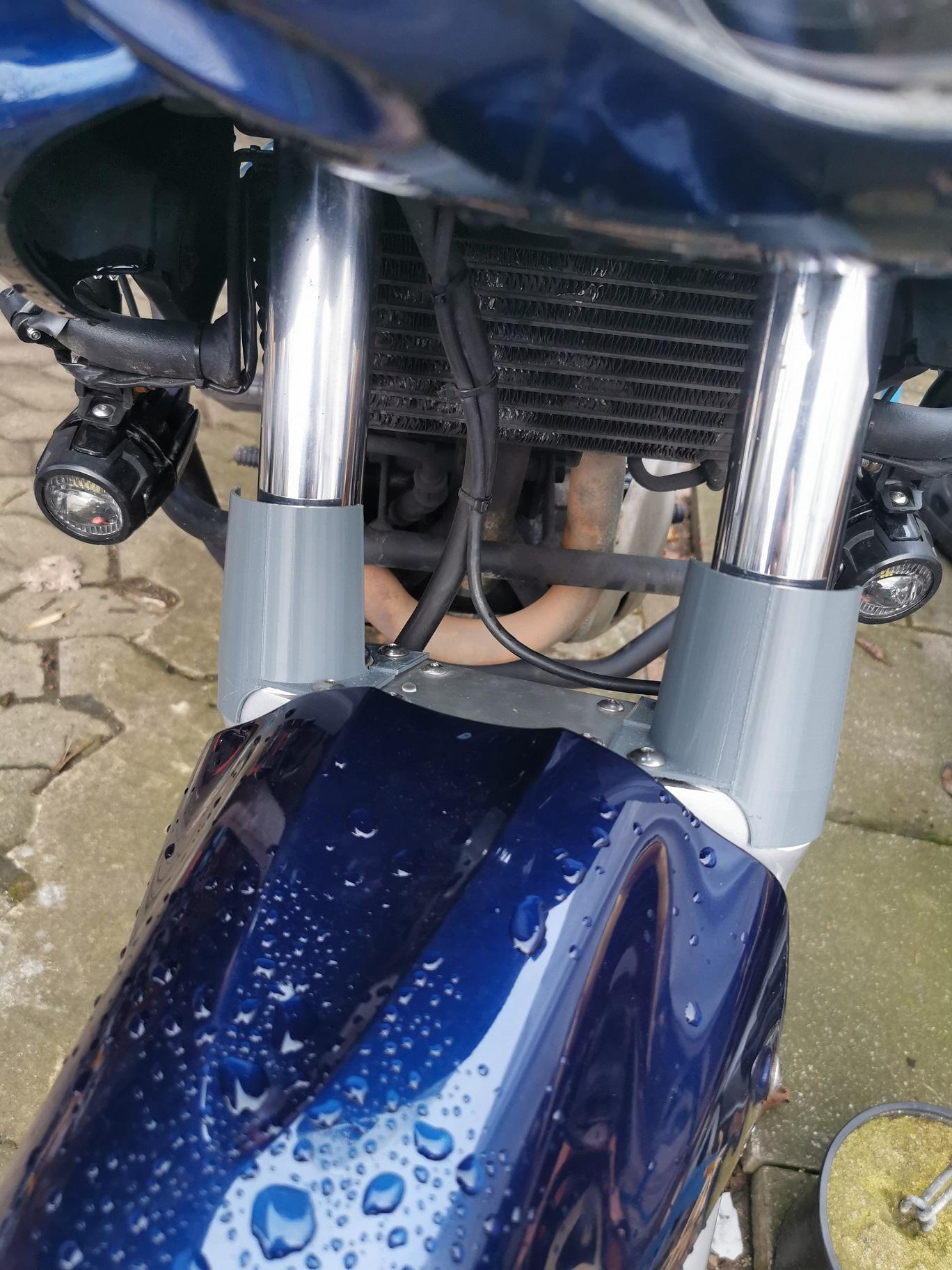

ich habe jetzt mal Gabelschützer zum ausdrucken gebastelt. Nicht totschick, aber sollten gehen.

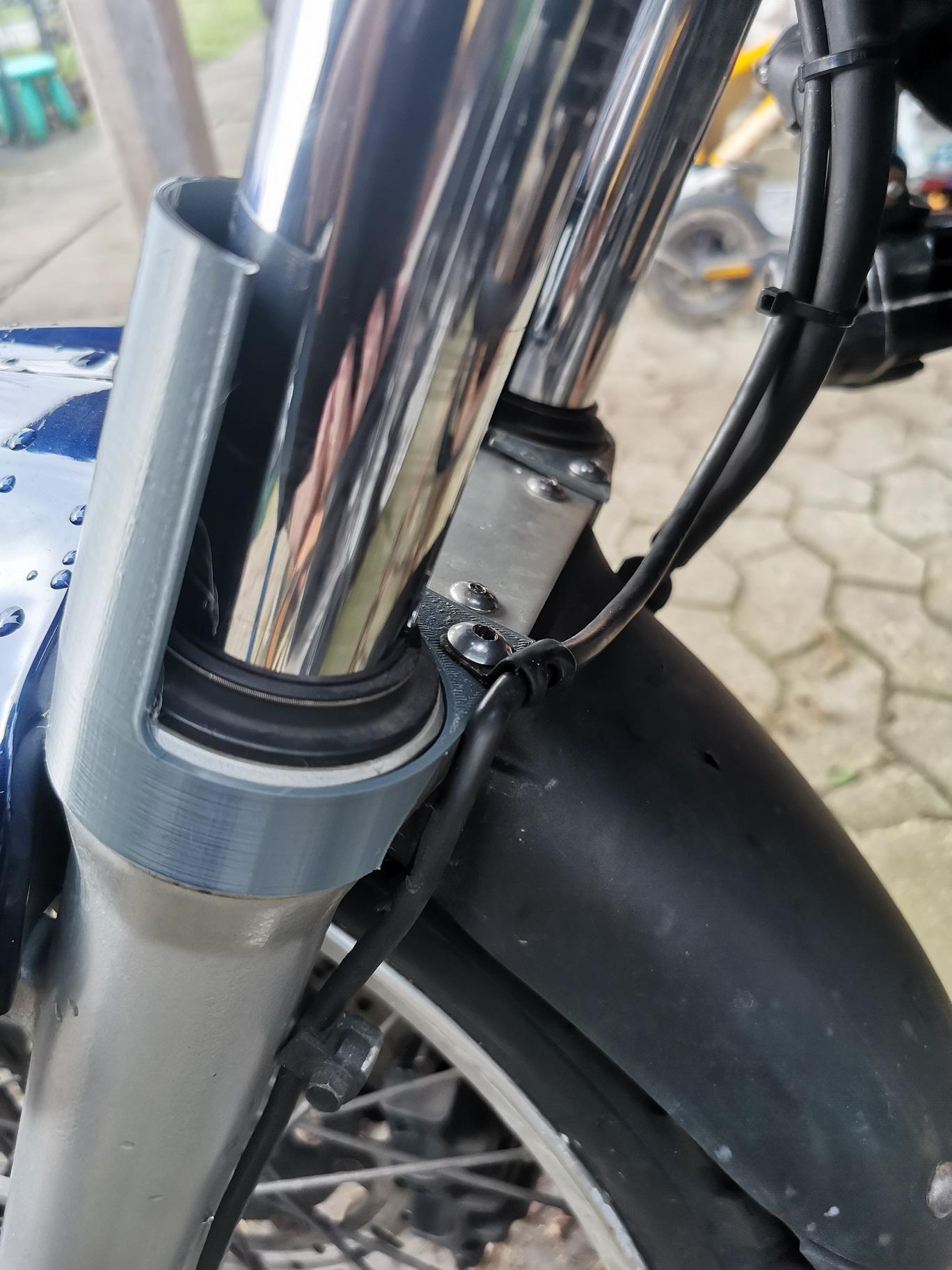

Die werden einfach auf das Rohr gefädelt und mit den großen Schrauben vom Gabelstabi befestigt.
Leider habe ich es heute nicht mehr geschafft, die Dateien dazu hochzuladen. Das hole ich morgen dann nach.

In dem Zuge habe ich auch, auf den Schützern basierend, auch Hülsen gemacht, um Faltenbälge unten gut befestigen zu können.
Diese werden dann, da die Gabelrohre ja eh ausgebaut werden müssen, auf die Rohre aufgeschoben, dann auch mit den Schrauben des Gabelstabi befestigt. Darauf geschoben werden kann dann der Faltenbalg und z.B. mit Kabelbinder befestigt.
Die meisten Bälger haben so 55-60mm Innendurchmesser unten, daher habe ich den oberen Durchmesser zum aufschieben des Balgs 60mm gemacht.
Davon gibts kein Bild, den habe ich auch noch nicht gedruckt, da ich keine (Falten-) Bälge (-r) habe.
Aber Dateien und Bilder davon dann auch morgen.

[Nichtraucher]

Hi Uwe,

die sehen doch ganz passabel aus!

Gruß
Willy

[flydown]

Hallo,

so also, bei Thingiverse werden die Sachen nicht veröffentlicht, warum auch immer.
Deswegen also hier. Die Dateien "Schutz" sind eben die einfachen Gabelschützer. Können mit der .scad und dem Programm Openscad noch nach Belieben angepaßt werden.
Die "Balg" sind dann eben die "Adapter" für die Befestigung von Faltenbälgen.

[Dirtpig]

Also ich finde die Schützer sehr gelungen.

[flydown]

Danke
Aber falls Ideen da sind, welche die Teile vielleicht besser machen, nehme ich die gerne.

[H1nz]

Also mir gefallen die Schützer auch sehr gut, denke mal Gedruckt in einer anderen Farbe machen
sie auch gleich nochmal nen anderen Eindruck....
Was mir auch gefällt ist das sich ja jemand die Mühe macht sich für so eine Sache die Zeit zu
nehmen das zu Konstruieren, zu Drucken und dann hier für alle zugänglich zu machen..., Respekt
und danke dafür Flydown....

Grüße,
H1nz

[flydown]

Sehr gerne

[Hondro]

Ja sieht Top aus. Ich werde mir sowas sicher auch mal designen. Als Material werde ich PLA + oder stabileres nehmen. PLA bricht recht leicht.
Auch sollte was Lack drüber PLA steht nicht so auf UV

[flydown]

PLA steht nicht so auf warm. Wenn das im Sommer in der Sonne steht, deformiert das schon recht leicht. Bessere Erfahrungen habe ich schon mit PETG gemacht. Ein Handyhalter daraus hat den letzten Sommer im Auto unverformt überlebt.
